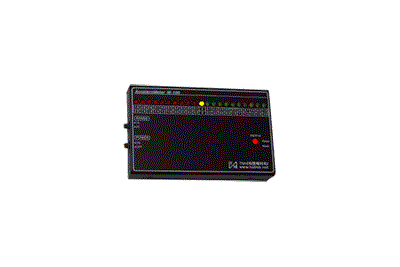

  눈에보이는 가속도계 (AM)
  고가의 레이저 교육 장비가 아닙니다.

그러나 정밀도는 1/500g 이상
   과학이 만들어 낸 과학 실험용 가속도계

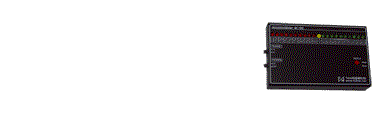

[수평 운동 시작과 정지시 가속도 관찰 예]

   실험자료는 카페에서

   AM은 소형으로 교육 현장에서 쉽게 취급 할 수 있으며,
   힘의 방향과 크기를 바로 눈으로 보여주어 힘의 작용을
   쉽게 이해 할 수 있도록 도와줍니다.

  [활용 범위]
    직선 운동 (속도와 가속도, 관성력,  마찰력)

중력 가속도

낙하 시험

원심력과 구심력

진자 운동
  [제원 및 특징]

크기 및 무게: 103mm x 65mm x 18mm / 192g

분해능 : 통신Data 0.002g , 점등표시기 0.1g

주기능 :
실시간 가속도,관성력 크기 및 방향 관찰

가속도 측정 범위 선택 기능(1g 또는 2g)

직관성이 뛰어난 직선(바)형 표시 방식

시각적 판독성을 올려주는 잔상 보정 기능 내장

낙하 시험시 중력 가속도 보정 및 수평 보정 기능

정밀 측정 Data 처리를 위한 실시간 통신 지원

  PC용 WinAM 소프트웨어 지원(그래프 형태 Data 처리)

전자 회로 및 조립 실험이 가능한 Kit형태 제공

고급 사용자를 위한 디자인툴킷 별도 제공




  교육용 가속도계 킷(AM-K)을 이용한 실험 및 활용의 예)

 구분

 시범실험 (초급)

 심화반1 (중급)

 심화반2 (고급)

 체험 부스 운영

 활용목적

 교과 수업 확인

 KIT 조립을 통한 다이오드, 축전기, LED 연결 확인

 정량적인 가속도의 계산

 각종 체험 부스 운영에 사용

 활용 KIT

 완성품

 조립 KIT

 조립 KIT + 소프트웨어

 완성품 + 소프트웨어

 활용 방법

 시범 실험을 통한 가속도 와 관성력의 시각적 확인

 1.KIT를 조립하면서 얻게되는 전자 소자의 연결 방법

2.LED의 점등에 따른 가속도의 크기 계산

 1.KIT를 조립하면서 얻게되는 전자 소자의 연결 방법

2.소프트웨어를 사용한 정량적 계산

 1.체험자들이 가속도와 관성력에 대한 올바른 정보를 얻을 수 있도록 운영

2.등속도 운동, 등가속도 운동을 같은 거리 동안 누가 더 정확하게 시킬 수 있는가를 그래프로 나타내어 흥미를 유발할 수 있도록 체험 부스 운영


  실험을 통한 수업의 예)

  [초급 과정 및 시범 실험]
   - 교과 수업 시간에 즉시적인 효과를 보여 줌
   1. 가속도 킷트를 수평방향으로 운동시켜 가속도의 방향을 시각적으로 확인할 수 있다.
   2. 가속도의 크기를 점등된 LED의 개수로 시각적으로 확인할 수 있다.
   3. 관성력 모드로 전환하여 가속도의 반대 방향으로 나타나는 관성력의 방향과 크기를 시각적 으로 확인할 수 있다.

  [중급 과정 실험]
   - 중·고등학교 동아리, 영재학급, 과학중점반 수업에 사용
   ◎ 실험 목적
    1. 수평 운동에서 운동 방향과 가속도의 방향을 비교할 수 있다.
    2. 수평 운동에서 가속도의 크기를 가속도 킷트를 이용하여 구할 수 있다.

   ◎ 준비물
    가속도 킷트, 다양한 질량의 추, 역학용 수레, 도르래, 실 등

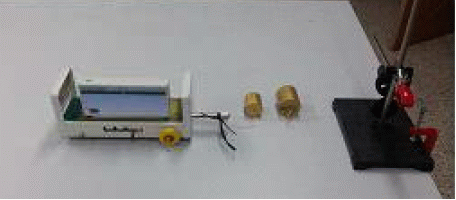

   ◎ 실험 방법
    1. 역학용 수레, 가속도 킷트의 질량을 측정한다.
    2. 수레에 가속도 킷트를 그림과 같이 고정 시키고 전원를 켜 가속도 측정 모드의 LED가 점등되는지를 확인한다.
    3. 실험대에 도르래를 그림과 같이 고정시키고, 수레와 추를 실로 연결한다.

    4. 가속도 킷트의 전원을 켜고, 수레에 연결된 실이 수평이 되도록 하여 추를 가만히 낙하시킨 후 LED의 점등 방향과 점등 개수를 확인한다.
    5. 추의 질량을 다르게 하면서 과정 3∼4를 실시한다.

  [고급 과정 실험]
    - 고등학교 동아리, 영재학급, 과학중점반 수업에 사용
   1. ‘소프트웨어 디자인 키트’를 이용하여 정량적 가속도 구하기
   2. WinAcceleroMeter Analyzer 프로그램을 이용한 관찰 및 분석
   3. 저장된 가속도 정보를 엑셀로 가져와 자료를 분석하는 응용 수업

 <<자세한 내용은 자료 공유실에서 다운 받을 수 있습니다>>


   가속도실험킷(W-120KIT)을 이용한 전자 회로 학습
      가속도 실험킷은 가속도계와 디자인툴킷 일부 조합으로 공급되어, 기존 W-100과 달리  별도의 디자인 툴킷을 구입하지 않고
      본체의 표시기을 이용한 실험과  PC의 [윈에이엠]을 이용한  가속도 실험을 할 수 있다.
      기본적인 드라이버 등의 간단한 공구로 가속도계를 직접 조립하여 사용할 수 있는 키트 형식으로 구성되어 있어
      가속도 실험전 가속도계 내부 전자 부품 소자를 직접 접해보고 센스를 튜닝/조립하는 과정을 체험 할 수 있다.
      * 가속도실험킷 W-120KIT에 한하여 홍보기간 동안 본체 조립,교정대행 요청시 무료로 지원합니다.

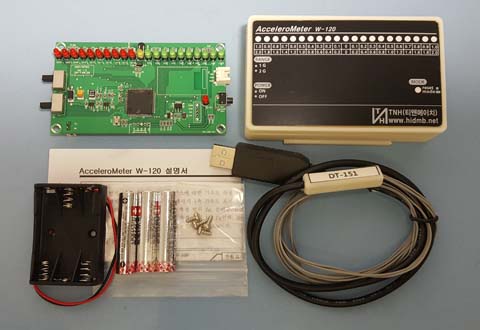

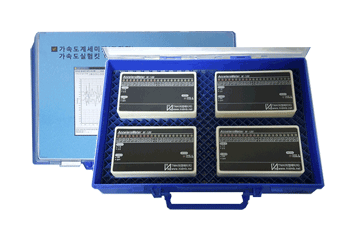

                    [ 가속도 실험킷 W-120KIT 구성품 ]                      [ 가속도계 세미킷 & 실험킷 ]

     [가속도계 조립 과정 동영상 보기] (구형 W-1100)




     품명(모델번호)

                    설   명

비고

가속도실험킷
(W-120KIT)
 *가속도분석S/W팩
   포함 상품

구성
 -가속도계세미킷 W-120SKIT
 - S/W 윈에이엠(WinAM)
     *OnLine 다운로드방식으로 제공
 - USB변환케이블 DT-151



가속도계 세미킷
(W-120SKIT)

구성
- 보드부, 케이스, 명판, 나사류
* 내부 구조 학습후 드라이버만으로
   조립가능한 반제품 키트

조립공급가능

USB변환게이블
(DT-151)

일체형 USB 변환 케이블
*W-120  및 자속계 전용
( 주의 : W-100에 사용불가)



용수철 거치대 세트
*충격력 실험용

구성
 - 용수철거치대 1대
 - 용수철(D22mm) 3개
 - 고무줄(4mmx6M) 1개)







윈에이엠

   윈에이엠 Ver2.54
  - PC(windows)용 가속도계 아날라이저
  - 실시간 그래프 출력 및 엑셀 Data 저장 기능
  - 멀티 윈도우 지원
  - 가속도 센스 오차 보정 기능
  - 중력 가속도를 이용한 각도계 기능

설명서

드라이브

  TnhLoader
  - 가속도계 업그레이드/프로그램 다운로드
  - JTAG/ISP보다 빠른 다운로드
  - 인터넷을 통하여 신속한 마이크로 프로세스      업그레이드를 지원 받으실 수 있습니다.




* [TNH쇼핑몰(바로가기)]
* 견적서 요청 및 공급 문의 : 010-2807-7796, E-Mail : jblim0101@naver.com

---------------------------------------------------------------------------------------------------
<<학교,교육기관의 주문 처리 절차>>
[견적 요청] - [견적서 및 품의 필요 자료 발송] - [품의] - [발주(전화,문자,메일)] - [물품발송 및 수취확인]
  - [거래명세서, 전자세금계산서발행] - [입금]
 * 조달청 나라장터 또는 학교장터를 통한 발주의 경우는 전자계약에 절차에 의하여 진행합니다.
